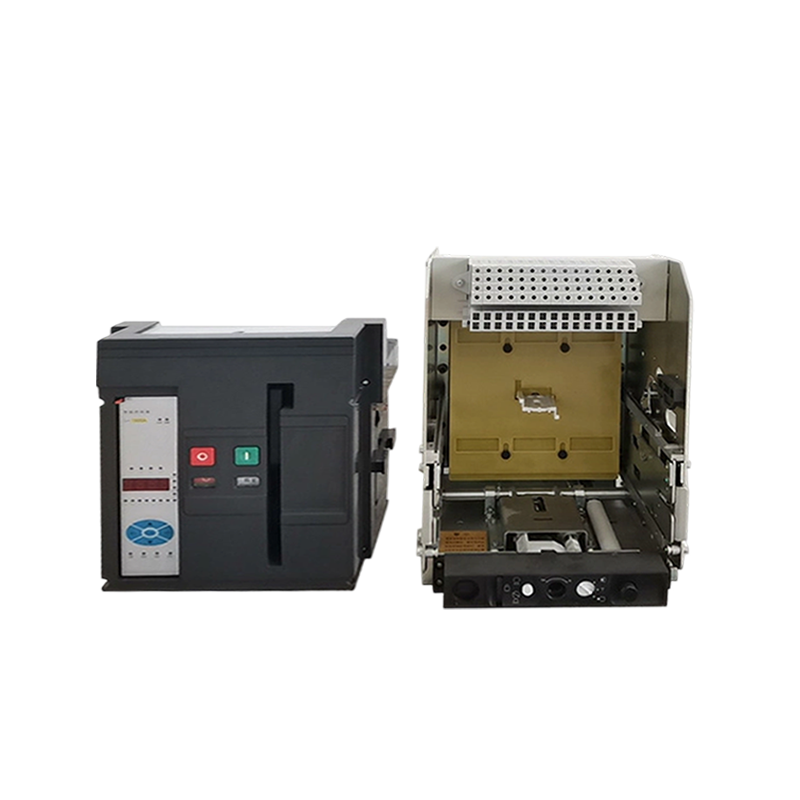

قاطع الدائرة العالمي KYW3-1600

1. يوفر قاطع الدائرة حماية السلامة، وإطفاء القوس الكهربائي ومقاطعته بكفاءة، وعمرًا كهربائيًا طويلًا، وقدرة على التحمل على المدى القصير. 2. يتوفر قاطع الدائرة مع مجموعة متنوعة من وحدات التحكم (DIP، وLCD، وLCD مع الاتصال). 3. تتوفر مجموعة واسعة من أنواع جهات اتصال الدوائر المساعدة لتلبية احتياجات العملاء. 4. تعتبر أبعاد تحرير الجهد المنخفض، وتحرير التحويلة، وإغلاق الملف اللولبي عالمية عبر السلسلة بأكملها. يتميز نظام تحرير التأخير الزمني للجهد المنخفض بكل من التأخير القابل للتعديل والتأخير القابل للتعديل للجهد المنخفض. 5. تتوفر قواطع الدائرة في كل من الأنماط الثابتة والأدراج.تصميم الدرج موثوق وفريد من نوعه: آلية تشابك ثلاثية المواضع، وشاشة ثلاثية المواضع من نوع المؤشر، وآلية فتح دوارة ثلاثية المواضع، وآلية تأرجح للموضع المتوسط، وآلية فتح باب أمان بنقطة واحدة. 6. يوفر قاطع الدائرة مجموعة متنوعة من خيارات الأسلاك (الأفقية والرأسية والمختلطة). 7. خط إنتاج شامل وعقلاني:تصنيفات التيار لثلاثة إطارات: 1600 أمبير، 2500 أمبير، و4000 أمبير.نوعان من المقاطعة: نوع المقاطعة القياسي N للتطبيقات العامة؛ نوع المقاطعة العالي H للتطبيقات التي تتطلب قدرة كسر عالية وتنسيقًا عاليًا، خاصة في البيئات الصناعية حيث قد تحدث تيارات ماس كهربائي عالية جدًا. وينطبق هذا أيضًا على الأنظمة الكهربائية التي تحتوي على محولين يعملان بالتوازي.تتوفر مجموعة كاملة من مواصفات الأداء العالي AC690V.منتجات قواطع الدائرة مناسبة لـ: الشركات المصنعة OEM أو ODM.

احصل على عرض أسعار

السابق:قاطع الدائرة العالمي KYW3-2500 التالي:جهاز قابل للسحب CH(S)-630

المعلمة
اتصل بنا

قائمة المعلمات الفنية لـ KYW3-1600

نموذج قاطع الدائرة			KYW3-1600
التيار المقدر بـ (+40 ℃) (أ)			200、400、630、800、1000、1250、1600
التيار المقدر بالقطب N			100% ln
جهد العمل المقدر Ue (V)			AC220/230/240،AC380/400/415،AC440/480،AC660/690
التردد المقدر f (هرتز)			50/60
جهد العزل المقدر Ui (V)			1000
جهد تحمل النبضات المقدر Uimp (كيلو فولت)			12
قطب العدد القطبي			3、4
ملاحظة وقت الاستراحة الكامل (مللي ثانية)			≤25
وقت الإغلاق: 2 (مللي ثانية)			≤60
القدرة القصوى المقدرة لكسر الدائرة القصيرة Icu (القيمة الفعالة) (كيلو أمبير)		تيار متردد 220 فولت/230 فولت/240 فولت AC380V/400V/415V	65
		تيار متردد 440 فولت/480 فولت AC660V/690V	50
القدرة المقدرة على كسر الدائرة القصيرة التشغيلية Ics (القيمة الفعالة) (كيلو أمبير)		تيار متردد 220 فولت/230 فولت/240 فولت AC380V/400V/415V	65
		تيار متردد 440 فولت/480 فولت AC660V/690V	50
القدرة المقدرة على التصنيع على المدى القصير I سم (قيمة الذروة) (كيلو أمبير)		تيار متردد 220 فولت/230 فولت/240 فولت AC380V/400V/415V	145
		تيار متردد 440 فولت/480 فولت AC660V/690V	105
تيار مقاوم قصير المدى مصنف Icw (القيمة الفعالة) 1 ثانية (كيلو أمبير)		تيار متردد 220 فولت/230 فولت/240 فولت AC380V/400V/415V	55
		تيار متردد 440 فولت/480 فولت AC660V/690V	42
الأداء التشغيلي	العمر الكهربائي (أوقات) تردد التشغيل (20 مرة/ساعة)	تيار متردد 220 فولت/230 فولت/240 فولت AC380V/400V/415V	10000(200A~630A)、8000(800A~1250A)、6500(1600A)
		تيار متردد 440 فولت/480 فولت AC660V/690V	8000(200A~630A)、5000(800A~1250A)、3000(1600A)
	العمر الميكانيكي (أوقات) تردد التشغيل (60 مرة/ساعة)	خالية من الصيانة	10000
		هناك صيانة	20000
طريقة التثبيت		نوع ثابت、نوع الدرج
طريقة توصيل الدائرة الرئيسية		الأسلاك الأفقية، الأسلاك الرأسية، الأسلاك المختلطة (الأفقية العلوية والرأسية السفلية)، الأسلاك المختلطة (الرأسية العلوية والأفقية السفلية)
الأبعاد الكلية: W×D×H(mm)		النوع الثابت 3P	259×200.5×318
		النوع الثابت 4P	329×200.5×318
		نوع الدرج 3P	282×305×351.5
		نوع الدرج 4P	352×305×351.5
الوزن (كجم)		النوع الثابت 3P	22(200A~630A)	23(800A～1600A)
		النوع الثابت 4P	34(200A~630A)	35(800A～1600A)
		نوع الدرج 3P	43(200A~630A)	44(800A~1600A)
		نوع الدرج 4P	56(200A~630A)	57(800A～1600A)

ملحوظة: 1. وقت الكسر الكامل: الفاصل الزمني من لحظة فصل قاطع الدائرة إلى لحظة انتهاء وقت القوس.

2. وقت الإغلاق: الفاصل الزمني من لحظة إغلاق قاطع الدائرة إلى اللحظة التي تكون فيها جميع جهات اتصال الأقطاب على اتصال.
